نمای ساختمان پردیس ۳ شهرداری تهران
پروژه نمای ساختمان پردیس ۳ شهرداری تهران در خیابان خیام، شامل اجرای ۴۰۰۰ متر مربع نمای آجر خشک و ۸۰۰ متر مربع نمای کامپوزیت توسط آلومینیوم نما است. این پروژه با کارفرمایی موسسه نوین ابنیه ـ قرارگاه سازندگی خاتم الانبیاء و طراحی موسسه نوین ابنیه در سال ۱۴۰۴ به اتمام رسید.
چیدمان افقی آجرها، استفاده از رانرهای آلومینیومی در تمامی درزهای افقی و اجرای جزئیات کنج ها و برگشت پنجره ها، از بخش های مهم این پروژه بود. در کنار نمای آجری، ورق های کامپوزیت در قسمت های بالا و پایین پنجره ها اجرا شدند و جزئیات اتصال و آب بندی آنها متناسب با حجم سازی نما شکل گرفت.
مشخصات پروژه پردیس ۳ شهرداری تهران
موقعیت: تهران، خیابان خیام
سیستم های نما: آجر خشک و کامپوزیت
متراژ کل اجرا: ۴۸۰۰ متر مربع
کارفرما: موسسه نوین ابنیه ـ قرارگاه سازندگی خاتم الانبیاء
طراح: موسسه نوین ابنیه
تعداد طبقات: ۱۰ طبقه
تاریخ اتمام پروژه: ۱۴۰۴
از مجموع ۴۸۰۰ متر مربع نمای اجرا شده در ساختمان پردیس ۳ شهرداری تهران، ۴۰۰۰ متر مربع به نمای آجر خشک با چیدمان افقی و ۸۰۰ متر مربع به نمای کامپوزیت در قسمت های بالا و پایین پنجره ها اختصاص دارد.
متریال و سیستم های اجرا شده در پردیس ۳
نمای ساختمان پردیس ۳ شهرداری تهران از دو بخش آجر خشک و کامپوزیت تشکیل شده است. آجرهای ۷ × ۳۳ سانتیمتری به صورت افقی نصب شدند و ورق های کامپوزیت پرمیوم باند در قسمت های بالا و پایین پنجره ها به کار رفتند. زیرسازی فولادی، رانرهای آلومینیومی و جزئیات اتصال، بخش اصلی سیستم نصب این نما را تشکیل دادند.

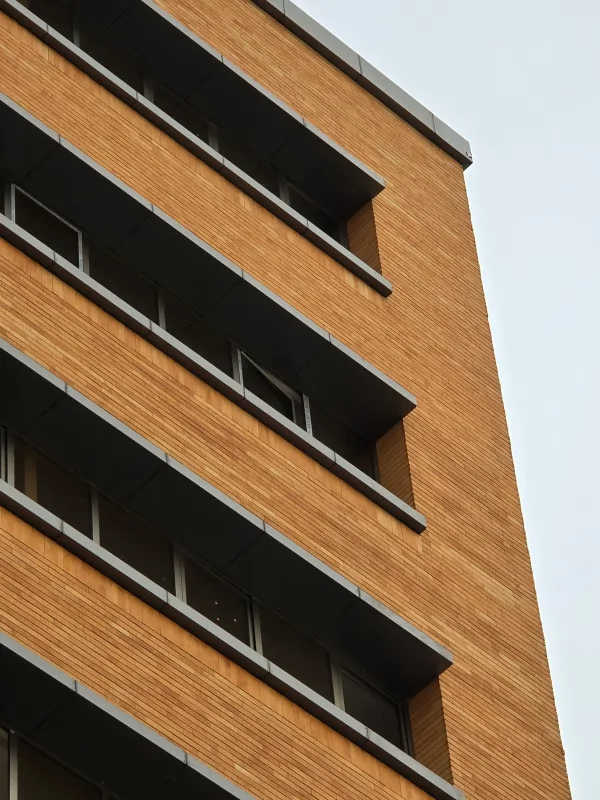

اجرای نمای آجر خشک با چیدمان افقی
بخش اصلی نمای ساختمان پردیس ۳ شهرداری تهران با آجرهای ۷ × ۳۳ سانتیمتری و به صورت افقی اجرا شد. برای نصب آجرها در سیستم خشک، در لبه بالا و پایین تمامی قطعات شیار ایجاد شد تا اتصال آنها به رانرهای آلومینیومی مطابق جزئیات اجرایی پروژه انجام شود.
آماده سازی آجرها در این مقیاس، نیازمند دقت در شیارزنی و هماهنگی میان ابعاد قطعات و محل قرارگیری رانرها بود. یکنواختی این جزئیات در طول ردیف ها، برای حفظ نظم چیدمان و پیوستگی خطوط افقی نما اهمیت داشت.
در این پروژه، اجرای نمای آجری با روش خشک انجام شد و زیرسازی و اتصالات مکانیکی، بخش اصلی فرآیند نصب آجرها را تشکیل دادند.
نصب رانرهای آلومینیومی در درزهای افقی
رانرهای آلومینیومی در تمامی درزهای افقی نما، با فاصله ۸ سانتیمتر از یکدیگر نصب شدند. این آرایش، متناسب با چیدمان آجرها، شبکه ای پیوسته از پروفیل های افقی را در سطح نما ایجاد کرد.
اجرای افقی آجر خشک در این پروژه به حجم بالایی از پروفیل آلومینیومی نیاز داشت. همین موضوع، زمان نصب و بهای تمام شده این بخش از نما را افزایش داد و هماهنگی مراحل زیرسازی، آماده سازی آجرها و نصب رانرها را به یکی از الزامات اجرایی پروژه تبدیل کرد.
اجرای نمای کامپوزیت در بالا و پایین پنجره ها
در کنار نمای آجر خشک، ۸۰۰ متر مربع نمای کامپوزیت با ورق های برند پرمیوم باند اجرا شد. این بخش ها در قسمت های بالا و پایین پنجره ها قرار گرفتند و آهنکشی آنها متناسب با حجم سازی نما انجام شد.
در کناره های بخش های کامپوزیت، درپوش نصب شد تا جزئیات لبه ها تکمیل شود. هماهنگی این بخش ها با نمای آجری و برگشت پنجره ها، نیازمند تطبیق زیرسازی و محل نصب ورق ها با جزئیات اجرایی پروژه بود.
چالش ها و جزئیات اجرای نمای پردیس ۳
شیارزنی تمامی آجرها، حجم بالای رانرهای آلومینیومی، جداسازی آلومینیوم از فولاد و اجرای دقیق کنج ها و برگشت پنجره ها، از مهمترین چالش های این پروژه بودند. در بخش کامپوزیت نیز، زیرسازی متناسب با حجم سازی و آب بندی اتصال ورق ها اهمیت داشت.
جداسازی آلومینیوم و فولاد در محل اتصال
در محل اتصال رانرهای آلومینیومی به زیرسازی فولادی، لاستیک دی الکتریک به عنوان لایه جداکننده نصب شد. این جزئیات برای جلوگیری از تماس مستقیم دو فلز و کاهش خطر خوردگی ناشی از مجاورت آلومینیوم و فولاد در نظر گرفته شد.
اجرای این لایه جداکننده، بخشی از جزئیات اتصال نما بود و در نقاط تماس زیرسازی فولادی با پروفیل های آلومینیومی رعایت شد.
اجرای زیرسازی فولادی و اتصالات المان های عمودی
برای زیرسازی المان های عمودی نما، از مقاطع فولادی ۷۰ × ۷۰ استفاده شد. در محل هر تکیه گاه به تیر، اتصال با پلیت دارای سوراخ لوبیایی و پیچ و مهره اجرا شد.
وجود سوراخ های لوبیایی، امکان تنظیم موقعیت اتصال در مرحله نصب را فراهم می کرد. این جزئیات در کنار کنترل راستای مقاطع، به تنظیم زیرسازی پیش از نصب اجزای نما کمک می کرد.
هماهنگی زیرسازی فولادی با رانرهای آلومینیومی و جزئیات اتصال آجرها، از بخش های اصلی اجرای نمای پردیس ۳ بود؛ به ویژه در نقاطی که سطح نما به کنج ها یا بازشوهای ساختمان می رسید.

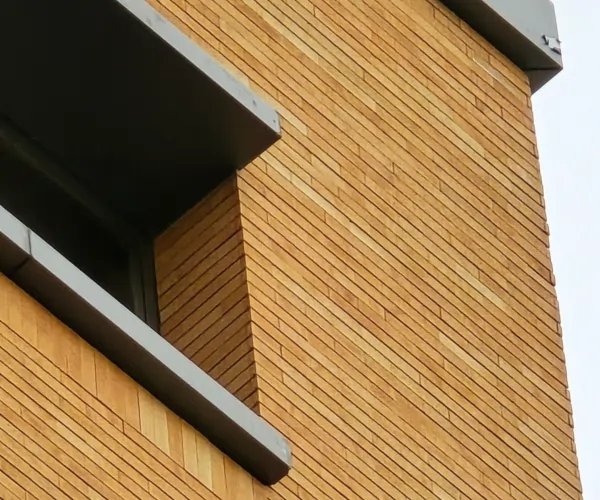

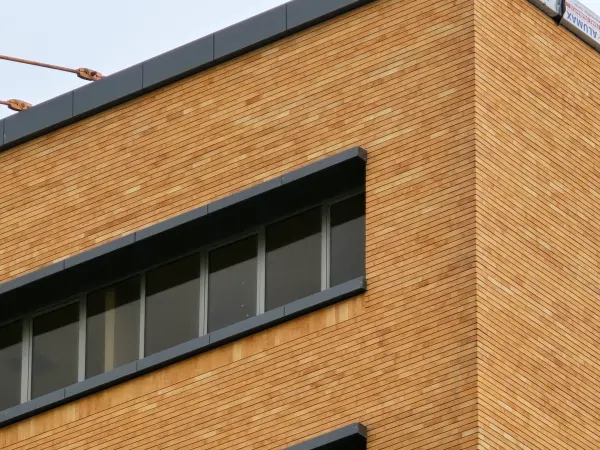

جزئیات اجرای کنج ها و برگشت پنجره ها
یکی از چالش های پروژه، حفظ دقت و ظرافت در کنج های ساختمان و قسمت های برگشت پنجره ها بود. در این بخش ها، چیدمان افقی آجرها باید با تغییر جهت سطح نما و ابعاد بازشوها هماهنگ می شد.
اجرای این جزئیات به دقت در آماده سازی و نصب قطعات نیاز داشت تا خطوط افقی در محل برخورد سطوح، نظم خود را حفظ کنند. توجه به محل پایان ردیف ها، نحوه قرارگیری آجرها و هماهنگی آنها با اجزای اطراف پنجره، بخش مهمی از کار اجرایی این پروژه را تشکیل داد.
اتصال ورق های کامپوزیت با پروفیل H و چسب پلی اورتان
در محل اتصال ورق های کامپوزیت، از پروفیل H شکل آلومینیومی با پوشش رنگ الکترواستاتیک استفاده شد. هنگام نصب، چسب پلی اورتان نیز در جزئیات اتصال به کار رفت تا آب بندی محل اتصال دو ورق بهبود پیدا کند.
این روش، همراه با آهنکشی متناسب با فرم نما و اجرای درپوش های جانبی، مجموعه جزئیات نصب بخش کامپوزیت پروژه را تشکیل داد.
چالش های اجرایی پروژه و راهکارهای انجام شده
| چالش اجرایی | اقدام انجام شده در پروژه |
|---|---|
| نیاز به شیار در لبه بالا و پایین تمامی آجرها | آماده سازی و شیارزنی آجرهای ۷ × ۳۳ سانتیمتری برای نصب روی رانرها |
| حجم بالای پروفیل در چیدمان افقی | اجرای رانرهای آلومینیومی در تمامی درزهای افقی با فاصله ۸ سانتیمتر |
| خطر خوردگی در محل تماس آلومینیوم و فولاد | نصب لاستیک دی الکتریک در محل اتصال دو فلز |
| ظرافت اجرای کنج ها و برگشت پنجره ها | توجه به جزئیات نصب و هماهنگی ردیف های آجر در محل تغییر جهت نما |
| نیاز به تنظیم اتصالات المان های عمودی | استفاده از پلیت دارای سوراخ لوبیایی و اتصال پیچ و مهره ای به تیر |
| تکمیل لبه ها و آب بندی اتصال ورق های کامپوزیت | اجرای درپوش جانبی و استفاده از پروفیل H آلومینیومی همراه با چسب پلی اورتان |
تکمیل نمای ساختمان پردیس ۳ در سال ۱۴۰۴
اجرای نمای ساختمان پردیس ۳ شهرداری تهران در سال ۱۴۰۴ به پایان رسید. این پروژه، نمونه ای از اجرای همزمان آجر خشک و کامپوزیت است که در آن، آماده سازی قطعات، حجم پروفیل های مصرفی و جزئیات اتصال، نقش مهمی در فرآیند اجرا داشتند.
شیارزنی تمامی آجرها، نصب رانرهای افقی، جداسازی آلومینیوم از فولاد و تکمیل جزئیات کنج ها و پنجره ها، از ویژگی های اجرایی این پروژه بود. در بخش کامپوزیت نیز، زیرسازی متناسب با حجم سازی و توجه به اتصال و آب بندی ورق ها، مراحل اجرای نما را تکمیل کرد.
برای اجرای نمای آجر خشک یا کامپوزیت پروژه خود برنامه ریزی می کنید؟
برای بررسی روش نصب، زیرسازی و جزئیات اجرایی متناسب با نقشه های پروژه، با تیم آلومینیوم نما تماس بگیرید.

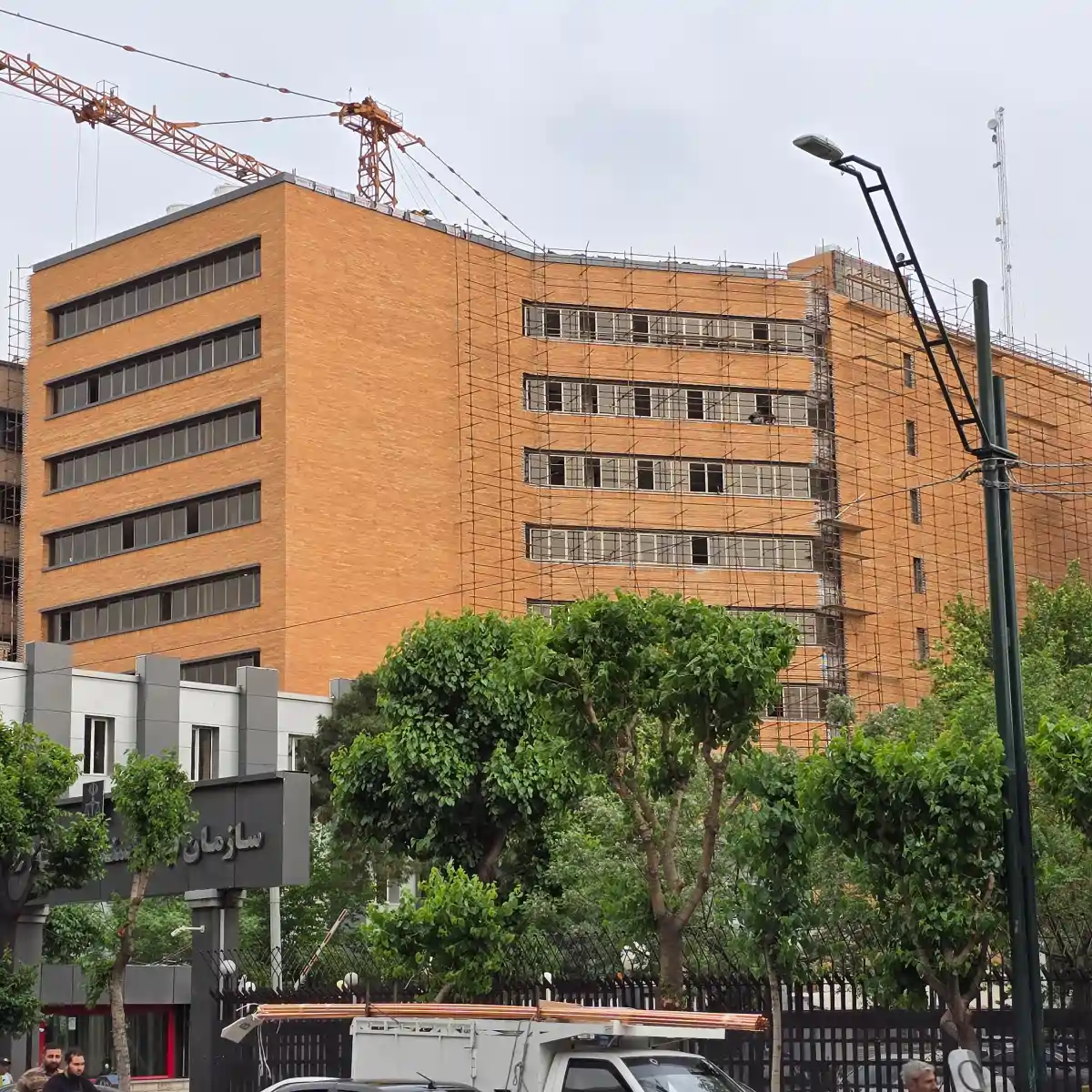

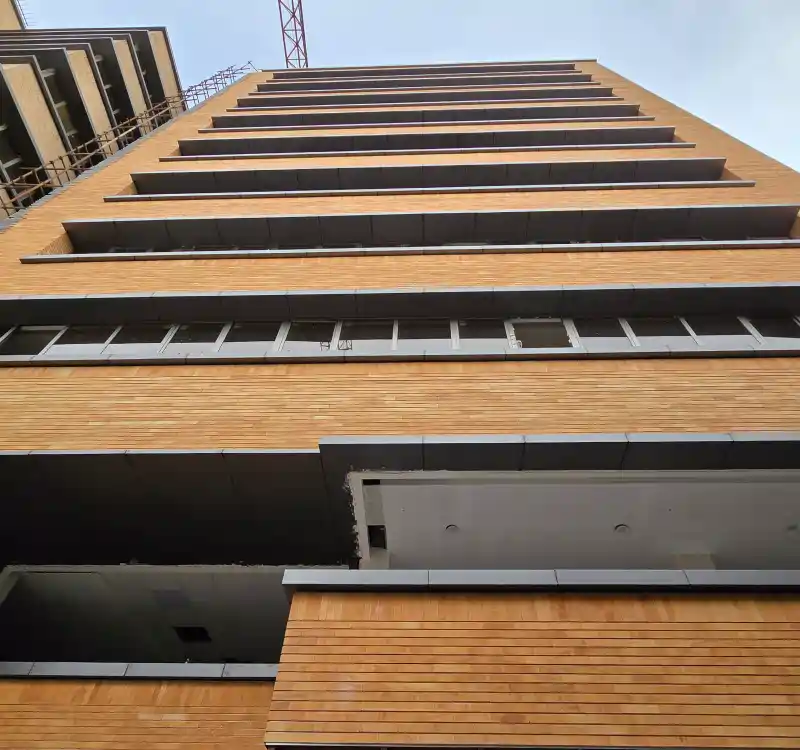

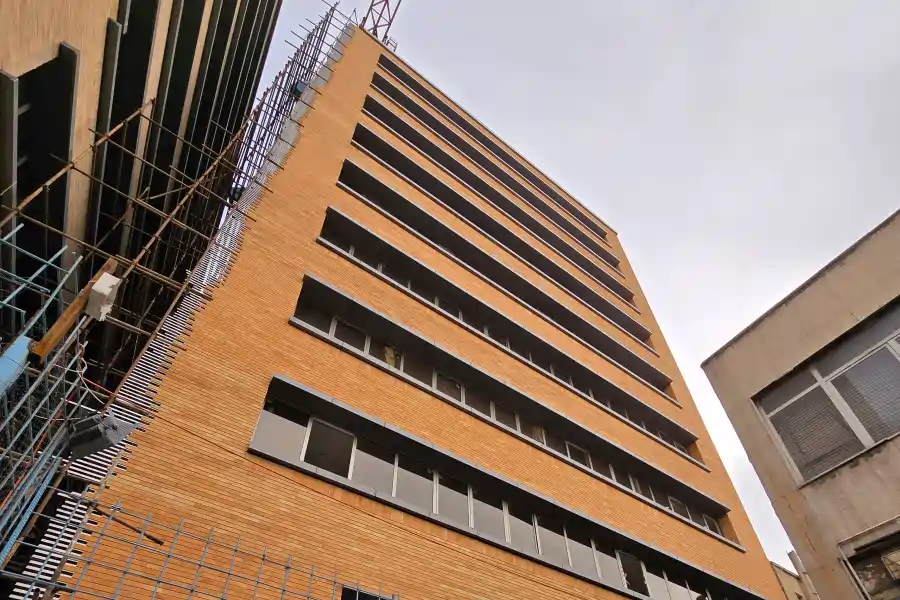

تصاویر پروژه ساختمان پردیس ۳ شهرداری تهران
تصاویر نمای آجر خشک و کامپوزیت ساختمان پردیس ۳ شهرداری تهران در خیابان خیام.
سوالات متداول درباره پروژه پردیس ۳ شهرداری تهران
در این پروژه، ۴۰۰۰ متر مربع نمای آجر خشک با چیدمان افقی و ۸۰۰ متر مربع نمای کامپوزیت اجرا شده است. مجموع متراژ این دو بخش نما، ۴۸۰۰ متر مربع است.
آجرها با ابعاد ۷ × ۳۳ سانتیمتر به صورت افقی نصب شده اند. در لبه بالا و پایین تمامی آجرها شیار ایجاد شده و رانرهای آلومینیومی در تمامی درزهای افقی با فاصله ۸ سانتیمتر نصب شده اند.
در محل اتصال رانرهای آلومینیومی به زیرسازی فولادی، لاستیک دی الکتریک به عنوان لایه جداکننده نصب شده است. این لایه برای جلوگیری از تماس مستقیم دو فلز و کاهش خطر خوردگی ناشی از مجاورت آلومینیوم و فولاد به کار رفته است.
ورق های کامپوزیت پرمیوم باند در قسمت های بالا و پایین پنجره ها، با آهنکشی متناسب با حجم سازی و درپوش های جانبی اجرا شده اند. در محل اتصال ورق ها از پروفیل H شکل آلومینیومی با پوشش رنگ الکترواستاتیک و چسب پلی اورتان استفاده شده است تا آب بندی محل اتصال بهبود پیدا کند.
